Rekreacijske suhe vreče in taktične suhe vreče so na strani izdelka videti skoraj enako. Ista osnovna oblika, enaka črna barva in pogosto enake vodoodporne trditve. Inženirske zahteve za temi trditvami – in kaj se zgodi, ko niso izpolnjene – so tam, kjer se primerjava konča.
Če je koristni tovor šifriran radio v vrednosti 15.000 USD, oprema ekipe za poškodbe ali edini satelitski komunikator, ki ga reševalna enota nosi v zaledje, okvara šiva ali ogroženo zapiranje ni garancijski zahtevek. Gre za operativno napako s posledicami, ki nimajo povratnega postopka. Uradniki za javna naročila, ki nabavljajo te aplikacije, delujejo v skladu z drugačnim standardom tveganja kot komercialni kupci na prostem, zato morajo konstrukcijske specifikacije to odražati.
Ta bela knjiga zajema tri scenarije, kjer standardna komercialna konstrukcija suhih vreč povzroči predvidljive napake v taktičnih pogojih in pogojih SAR – ter tehnične specifikacije, ki jih preprečujejo.
Scenarij 1: Pomorsko amfibijsko vstavljanje – sistem zapiranja kot taktična ranljivost
Med vstavitvijo RHIB pri močnem deskanju nosi strokovnjak za komunikacije šifriran radio v PVC vrečki na zvitke, ki je na voljo prek standardnega komercialnega kanala. Torba izpolnjuje osnovne specifikacije za vodoodpornost enote. Ob približevanju udarec vala premakne zgornji ovratnik. Tesnilo se zlomi. Slana voda doseže elektroniko. Ekipa izgubi komunikacijo na točki vstavitve.
Napaka ni napaka operaterja v nobenem pomembnem smislu. Roll-top zapirala delujejo zanesljivo, ko ima upravljavec dve prosti roki, trenutek, da izvede pravilno zaporedje zgibanja, in fini motorni nadzor, ki enakomerno napne ovratnik, preden se upogne. Vložek za surfanje v polnem kompletu, v temi, pod časovnim pritiskom, odpravi vse tri te pogoje hkrati. Zasnova zapiranja predvideva operativni kontekst, ki v trenutku, ko mora vrečka dejansko zapreti, ne obstaja.
To je razlika, ki je pomembna pri taktičnem naročanju: zapiralo, ki deluje pod nadzorovanimi pogoji, a se pod stresom poslabša, je odgovornost in ne specifikacija. PVC kot material lupine ustvarja sekundarni problem v morskem okolju. Podaljšana izpostavljenost slani vodi, UV obremenitev in ponavljajoče se mehansko upogibanje poslabšajo plastifikatorje, ki PVC-ju dajejo njegovo prožnost. Material, ki se je ustrezno obnesel na začetku cikla uvajanja, se po treh mesecih uporabe na terenu obnaša drugače. Za opremo, ki nosi nezamenljivo elektroniko, to okno poslabšanja ni sprejemljivo.
Standard gradnje: mehansko nepredušno zapiranje in validacija 1,0 bara
Zrakotesni sistemi zadrge odpravljajo spremenljivko izvedbe operaterja. Ta zapirala – z uporabo ekstrudiranih polimernih trakov, ki se mehansko zaskočijo – ustvarijo hermetično tesnjenje kot funkcijo zasnove zapirala in ne kakovosti operaterjeve tehnike. Ni delno zaprtega stanja. Zadrga je zaskočena in nepredušna ali pa ni zaprta. Pod udarcem valov, pritiskom valov ali nenadzorovanim potopitvijo se tesnilo ne premakne, ker ga na mestu ne drži napetost prepognjene tkanine.
V kombinaciji z 27,12 MHz RF-varjenimi šivi po celotnem ohišju vrečke ta arhitektura vzdržuje 1,0 bar notranjega hidrostatičnega tlaka brez oddajanja mikro mehurčkov na kateri koli točki. En bar je tlak, ki ustreza 10-metrskemu vodnemu stolpcu - precej nad dinamičnimi obremenitvami pri surfanju in zadostuje za namerno potopitev na operativnih globinah. Ista konstrukcija, ki preživi potopitev, preživi tudi uporabo kot nujna flotacijska naprava: molekularno zlite zvarne cone ne izpuhtijo pod notranjim pritiskom, ker ni strukturne prekinitve, ki bi sprožila okvaro.
Enote zadrge za te aplikacije je treba posamično testirati pod pritiskom kot vhodne komponente pred začetkom proizvodnje. Dve seriji zadrg istega dobavitelja sta lahko pod pritiskom videti enaki in delujeta različno; odstopanje se pojavi samo v preskusnih pogojih, ne pa tudi pri vizualnem pregledu. Dohodno testiranje na enoto je edina zanesljiva vrata.
Scenarij 2: Alpine SAR Extraction — okvara PVC v pogojih delovanja pod ničlo
Alpska ekipa SAR izvaja izvlek ponesrečencev v razmerah snežne nevihte pri -20 °C. Zdravnik potrebuje travmatološki komplet iz PVC suhe vreče. Vreča je bila ure in ure na mrazu. PVC, ki je bil upogljiv na območju postavitve, je zdaj tog. Ko zdravnik uporabi silo, da odpre vrečko, se zunanja lupina zlomi vzdolž pregibne linije. Trauma kit je izpostavljen snežnem metežu. Torba ni več funkcionalna.
Hladno razpokanje PVC-ja ni napaka izdelka ali napaka pri nadzoru kakovosti – to je predvidljivo obnašanje materiala, ki ga priznavajo listi s specifikacijami PVC-ja. Plastifikatorji, ki dajejo PVC-ju fleksibilnost pri sobni temperaturi, postopoma migrirajo iz polimerne matrice, proces, ki ga pospeši izpostavljenost UV-žarkom in ponavljajoče se termično kroženje. Pod približno -10°C se togost PVC-ja bistveno poveča. Pod -20 °C se lahko material zlomi pod vrsto upogibne napetosti, ki jo povzroča rutinsko ravnanje na terenu. Operacije Alpine SAR delujejo pri teh temperaturah kot nekaj samoumevnega in ne kot ekstremnega stanja.
Problem dostopa deluje vzporedno. Pri -20 °C v razmerah snežnega meteža zdravnik nosi ekspedicijske rokavice ali debele izolirane rokavice. Fini motorični nadzor je bistveno zmanjšan. Zapiranje na rolo zahteva enakomerno zlaganje po celotni širini ovratnika, enakomerno napetost zaponke in dve prosti roki za pravilno uporabo. Pod temi pogoji zapiranje, ki traja petnajst sekund, postane tisto, ki traja šestdeset – ali pa se ob ponovnem zapiranju po izvleku kompleta ne uspe zanesljivo zapreti. Za dostop do nujne medicinske pomoči je ta vrzel v času in zanesljivosti pomembna.
Standard gradnje: TPU za hladno vreme in dostop z rokavicami
840-denier TPU prevlečen najlon ohranja popolno prožnost do -30 °C, ker so njegove elastomerne lastnosti strukturne in ne od mehčala. Material ne spremeni občutno obnašanja v temperaturnem območju alpskih operacij SAR. Pregibne vrvice, ki se poleti upogibajo brez pokanja, delujejo enako v snežnih metežih. Pritrdilne točke strojne opreme, ki vzdržijo obremenitev v toplem vremenu, zdržijo enako obremenitev pri -20°C.
Število denijev 840D posebej obravnava pogoje obrabe pri delu SAR v Alpah. Granitne površine, z ledom prevlečene stene, robovi derez in okovja za napeljave povzročajo kontaktne napetosti, ki jih tkanine z nižjo denierjo ne preživijo nedotaknjene. Alpska ekipa nosi en sam komplet opreme na teren, kjer zamenjava ni na voljo; specifikacija materiala mora obravnavati celoten obseg kontaktnih pogojev brez posredovanja.
Dostop do nepredušne zadrge s širokim ustom in vlečnim ročajem v obliki črke T neposredno rešuje težave z roko v rokavicah. T-bar zagotavlja oprijem, primeren za debele izolirane rokavice pri enoročnem potegu. Zadrga se odpre in zapre z enim gibom v vsako smer - brez zaporedja prepogibanja, brez prilagajanja napetosti, brez zahteve po obe roki. Medicinski dostop traja nekaj sekund. Ponovno tesnjenje po ekstrakciji traja nekaj sekund. Hermetično tesnjenje se ohrani ne glede na to, kako hitro ali močno se zapira.
Scenarij 3: Nočne operacije — odpoved strojne opreme in nosilnosti
Vojaški izvajalec dostavi proizvodno serijo taktičnih suhih vreč po specifikaciji. Specifikacija je zahtevala črno barvo in torbe so črne. Med pregledom kompleta pred uvedbo v okviru NVG uradnik za nabavo odkrije, da je strojna oprema D-obroča iz poliranega jekla, da so površine sponke polsijajni polimer in da imajo vlečni jezički prevleko z nizkim sijajem, ki še vedno proizvaja zaznavno odbojnost pod infrardečo osvetlitvijo. Vreče niso operativno sprejete.
Ta vzorec napake je dovolj pogost, da ima dosleden vzrok: specifikacijo javnega naročila so napisali ljudje, ki nikoli niso delali z nočnim vidom, zato zahteve glede združljivosti NVG, ki so operaterjem drugačna, nikoli niso prišle v pisno specifikacijo. Komercialna zunanja strojna oprema je določena zaradi vzdržljivosti in stroškovne učinkovitosti. Polirani D-obročki iz nerjavečega jekla in zaponke iz polsijajnega polimera so odlična izbira za ta merila. Niso združljivi s taktičnimi nočnimi operacijami in nobena tovarna ne bo odstopala od standardne komercialne strojne opreme, razen če specifikacija izrecno zahteva neodsevne alternative.
Odpoved nosilnosti je ločen in neodvisen problem. Standardna komercialna konstrukcija suhih vreč je prišita naramnice in ročaje za nošenje neposredno skozi nepremočljivo membrano. To ustvarja dve hkratni težavi: perforacije z iglo skozi vodotesno plast na pritrdilni točki in koncentracijo napetosti na majhnem številu točk vboda, ko je uporabljena obremenitev. Pod težo naloženega taktičnega kompleta – streliva, baterij, komunikacijske opreme in vode – so te pritrdilne točke prvo mesto strukturne okvare. Pod obremenitvijo se trak loči od telesa vreče, običajno v trenutku, ko operater nima možnosti, da bi ga obravnaval.

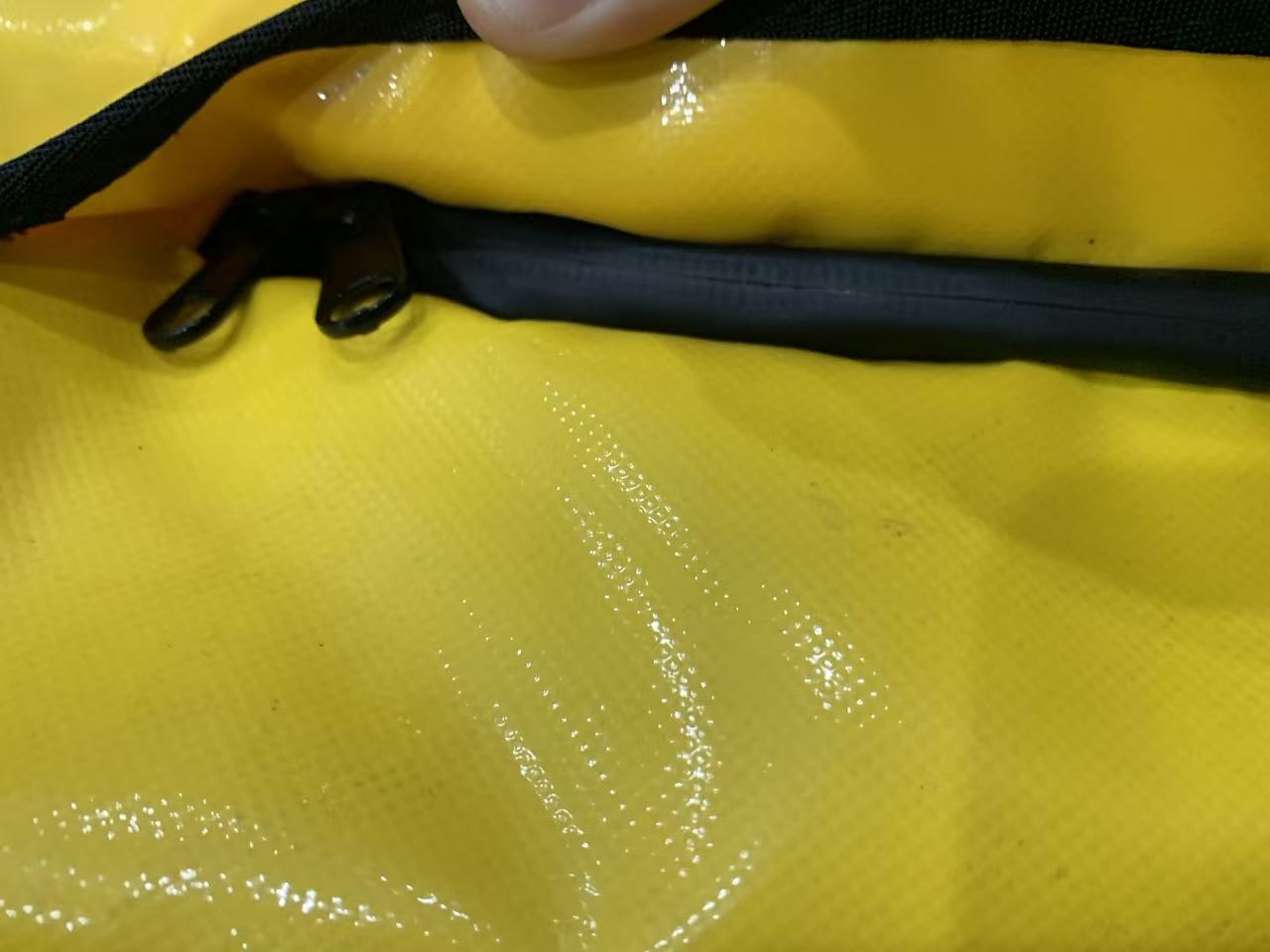

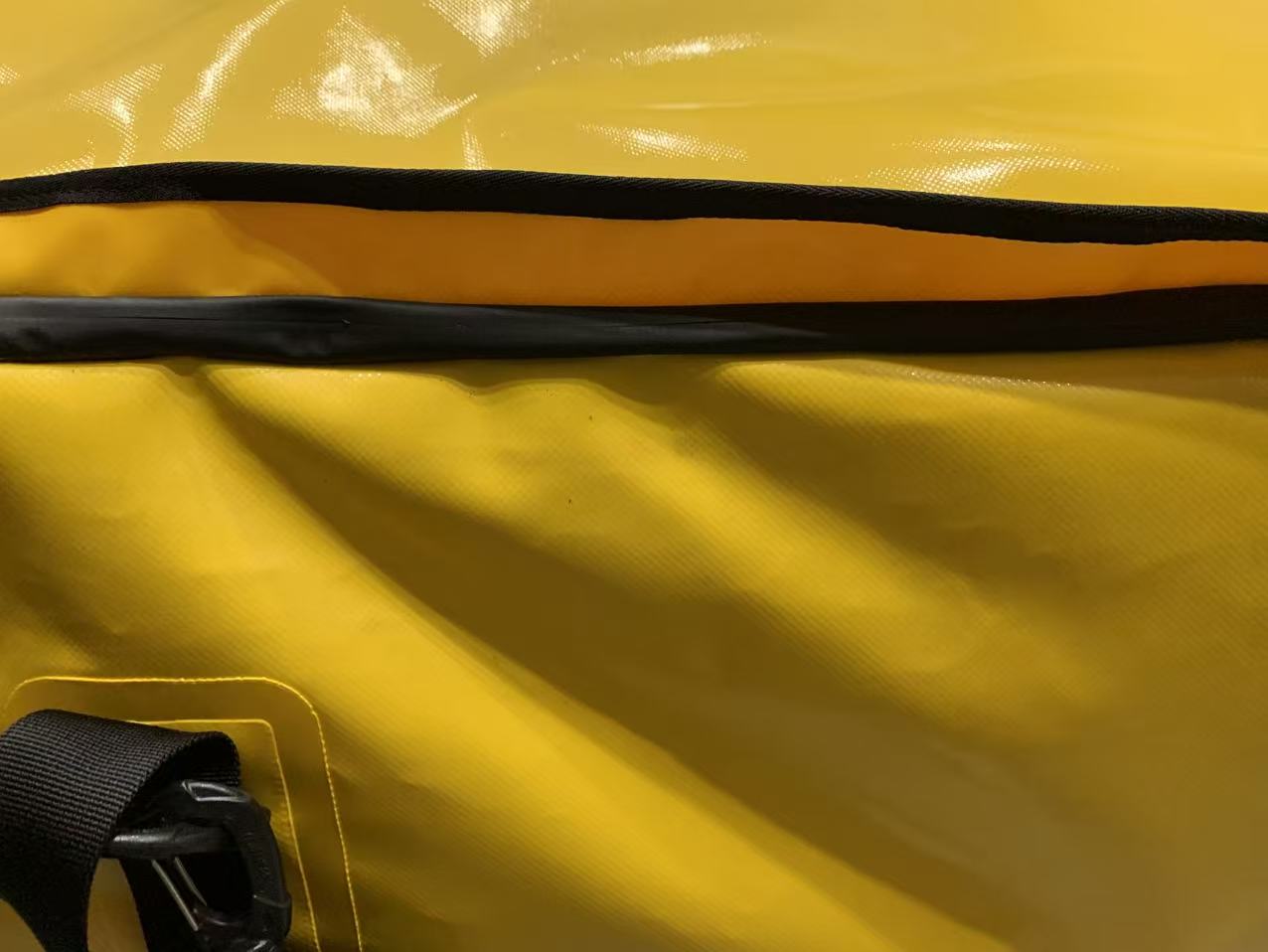

Standard konstrukcije: neodsevna strojna oprema in RF-varjene sidrne točke
Neodsevna specifikacija strojne opreme za taktične aplikacije pomeni mat eloksiran aluminij ali kemično počrnjene jeklene D-obroče, ploščate temne polimerne zaponke dobaviteljev, kot je ITW Nexus, in nobenih zrcalnih površin na sestavljenem izdelku. Kjer so potrebne blagovne znamke ali identifikacijske oznake, črnila, ki absorbirajo IR, ali slepi relief nadomestijo odsevno nit ali standardni tisk. Te specifikacije morajo biti izrecno navedene v opisu izdelka in jih je treba preveriti na proizvodnih vzorcih pod inšpekcijo, enakovredno NVG – dnevni vizualni pregled izdelka z mat površino ne potrdi skladnosti z IR.
RF-varjeni TPU sidrni zaplati nadomestijo vse šivane pritrditve strojne opreme na nosilnih točkah. Postopek: ojačitveni obliž iz najlona, prevlečenega s TPU, velikosti za porazdelitev pričakovane obremenitve po ustrezni površini, je z RF privarjen na zunanjost vreče na vsakem mestu pritrditve strojne opreme. D-obročki, zanke za ročaj in sidrne točke MOLLE se pritrdijo na obliž. Primarna membrana lupine ni nikoli perforirana. Pri preskusu rušilne obremenitve strojna oprema ali trak odpove pred zvarom obliža na lupino – pritrdilna točka ni strukturna šibka povezava.
Integracija s trakom MOLLE sledi isti logiki: RF varjeni kanali na zunanji površini namesto šivanega priključka, ki ustvarja poti puščanja skozi lupino. Torba sprejme standardne dodatke MILSPEC brez pridobitve membranskih perforacij, ki jih zahteva šivan nastavek MOLLE.
Od česa taktična nabava dejansko zahtevapartner OEM
Zgornji trije scenariji imajo skupen način napake pri nabavi: specifikacija, ki je bila ustrezna za komercialne aplikacije na prostem, je bila uporabljena za taktični kontekst ali kontekst SAR, kjer so pomembni različni načini napak. Konstrukcija je delovala dovolj dobro, da je prestala pisno specifikacijo, pri uporabi na terenu pa ni uspela, ker pisna specifikacija ni zajela tega, kar je dejansko zahtevalo operativno okolje.
Da bi to preprečili, so potrebne specifikacije javnih naročil, ki so sestavljene iz operativnih scenarijev in ne iz komercialnih katalogov izdelkov. Inženirske specifikacije, ki obravnavajo te tri scenarije—1,0 bar hidrostatična validacijaz mehanskimi nepredušnimi zapirali, 840D TPU z dokumentiranim preskusom upogibanja pri nizkih temperaturah, RF-varjenimi nosilnimi sidrnimi zaplatami in neodsevno strojno opremo, preverjeno s strani NVG – vse je specifično, testirano in dokumentirano. Sodijo v naročilnico, ne v poročilo o naknadnem ukrepanju.
Pri ocenjevanju partnerjev proizvajalcev originalne opreme za taktične ali suhe vreče SAR so razločevalna vprašanja: ali so enote z zadrgo testirane pod tlakom posamično ali s serijskim vzorčenjem? Na katero temperaturo je potrjena specifikacija TPU flex in kako je to potrjeno na vhodnih serijah materiala namesto predpostavke iz podatkovnega lista dobavitelja? Ali lahko pripravijo podatke o preskusu vlečne sile za RF varjene sidrne zaplate iz proizvodnih vzorcev? Ali imajo na zalogi neodsevno taktično strojno opremo kot standardno kataloško postavko ali je to komponenta po posebnem naročilu s posledicami dobave? Proizvajalec z resnično zmogljivostjo v tej kategoriji ima neposredne operativne odgovore na vsa ta vprašanja.
Pogosto zastavljena vprašanja
V: Zakaj so pri taktičnih suhih torbah prednostne nepredušne zadrge pred zapiranjem na rolo?
O: Medtem ko so zvitki učinkoviti za splošno uporabo, so nagnjeni k človeškim napakam – če niso zviti tesno in simetrično, lahko puščajo, ko so popolnoma potopljeni. Zračne zadrge zagotavljajo brezhibno, absolutno mehansko tesnilo, potrebno za zaščito elektronike visoke vrednosti med amfibijskimi vstavitvami.
V: Ali lahko TPU suhe vrečke prenesejo nizke temperature brez pokanja?
O: Da, vrhunski termoplastični poliuretan (TPU) ohranja svojo elastomerno prožnost vokoljih z ekstremno hladnim vremenom, za razliko od PVC-ja, ki postane krhek in je nagnjen k razbitju ali pokanju, ko ga manipulirate pri temperaturah pod ničlo.
V: Kako RF varjenje izboljša nosilnost vojaškega nahrbtnika?
O: Namesto šivanja težkih trakov neposredno skozi nepremočljivo tkanino (kar ustvarja perforacije in šibke točke), RF varjenje prilepi debele sidrne plošče TPU na zunanjost torbe. To porazdeli težo težkega streliva ali baterij po širšem območju, ne da bi pri tem kdaj prebili vodotesno membrano.
