Znanost o vzdržljivosti Cold-Flex: 1000D balistični TPU in celovitost šiva v scenarijih pod ničlo

Določanje težke suhe vreče na podlagi standardnega specifikacijskega lista za sobno temperaturo je pogosta napaka pri javnem naročilu. Pri 25 °C ima večina komercialnih termoplastičnih poliuretanskih (TPU) folij odlično natezno trdnost in elastičnost. Spustite operativno okolje na -30 °C pri taktičnem iskanju in reševanju (SAR) ali uporabi v morju na odprtem oceanu in fizika materiala se popolnoma spremeni. Prožna pregrada postane krhka odgovornost.

Za menedžerje dobavne verige, ki razvijajo kritično opremo v našivodnik za potopne suhe vreče (načrt stebra), preživetje uvajanja pod ničlo zahteva razumevanje nizkotemperaturne kristalizacije. Ko naloženo vrečo spustimo na zmrznjena tla ali močno privežemo pod valovi, je okvara le redko čista raztrganina blaga. Gre za medfazni strižni zlom vzdolž visokofrekvenčne linije zvara. To je tisto, kjer standardna izdelava na prostem odpove.

Slepi kot s prehodom stekla: poliester proti polietru TPU

V tovarni generične pogodbene trgovine obravnavajo vse premaze TPU kot enake. Močno se osredotočajo na denier tkanine, pri čemer se odločijo za masivne 1000D balistične vezave, medtem ko popolnoma ignorirajo kemično formulacijo polimerne matrice, laminirane na to vezavo.

Premazi TPU na osnovi poliestra se dobro obnesejo pri standardnih mehanskih preskusih obrabe. Vendar pa je njihova temperatura posteklenitve – točka, kjer polimerna matrika preide iz prožnega, gumijastega stanja v togo, krhko stekleno strukturo – znano visoka in pogosto znaša okoli -15 °C. Ko so izpostavljene alpskemu ali morskemu okolju pod ničlo, poliestrske molekularne verige izgubijo svojo mobilnost. Pri ponavljajočem se upogibanju se v samem sloju prevleke razvijejo mikrorazpoke, ki povzročijo hitro mehansko razslojevanje z osnovnega tekstila.

Taktične operacije ter operacije iskanja in reševanja zahtevajo posebne formulacije TPU na osnovi polietra. Kemične strukture polietra ohranjajo mobilnost segmentov molekul do -40 °C ali nižje. O tej nizkotemperaturni prilagodljivosti se ni mogoče pogajati za opremo, ki mora prenašati brutalne fizične sile, opisane v naši analizisuhe vreče za morsko palubo pod valovi. Brez te materialne podlage bo vodoodporna pregrada počila vzdolž upogibnih linij dolgo preden bo misija zaključena.

Fizika koncentracije napetosti prehoda robov

Vmesni del šiva RF-varjene suhe vreče je med proizvodnim ciklom podvržen ogromnim termodinamičnim obremenitvam. Med 27,12 MHz visokofrekvenčnim procesiranjem se polarne molekule TPU vzbudijo in stopijo plasti od znotraj navzven, da tvorijo monolitno molekularno strukturo.

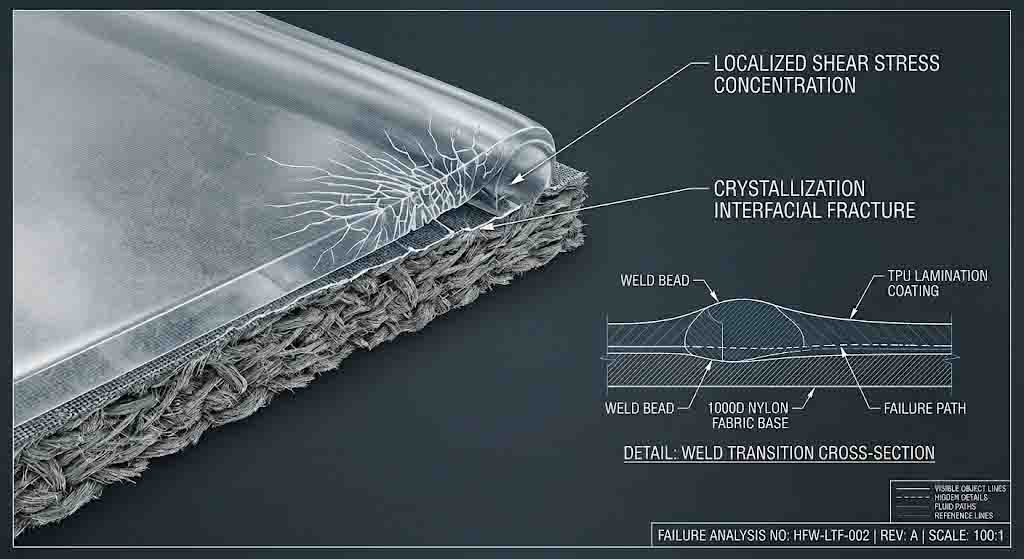

Nevarno območje je natančna črta, kjer se zvarjeni del sreča z nezavarjeno fleksibilno lupino – robni prehod. Če se porazdelitev pnevmatskega tlaka po prilagojeni strojno obdelani medeninasti matrici premakne celo za delček milimetra, se na tej meji ustvari mikroskopsko stanjšana stopnica navzdol. V pogojih pod ničlo, ko je material podvržen hitremu pojemku ali udarni obremenitvi, ta mikrokorak deluje kot močan koncentrator napetosti. Krhka polimerna matrica ne more razpršiti energije z elastično deformacijo. Takoj se striže na mejni črti, mehanizem kritične okvare, ki ga nenehno odpravljamo prek naših specializiranihprotokoli za izdelavo taktične vodotesne opreme.

Odprava delaminacije s termično stabilizacijo po varjenju

Sprostitev pnevmatskega tlaka iz RF varilne matrice v trenutku, ko se elektromagnetno polje izklopi, je recept za latentno odpoved šiva. Ko se polimerne verige talijo pri visoki frekvenci, potrebujejo poseben cikel zadrževanja pri hlajenju pod trajnim stiskanjem, da se spoj pravilno poravna in razbremeni.

Skrajšanje tega hladilnega cikla za 0,5 sekunde poveča tovarniško pretočnost, vendar ujame ogromno preostalo strižno napetost znotraj območja zvara. Ko ta šiv naleti na ekstremni hladni udar, se notranje napetosti združijo z zunanjo okoljsko obremenitvijo, kar sproži spontano pokanje brez vidnega zunanjega vpliva. Naše proizvodne linije za vozila in taktične torbe izvajajo avtomatizirano termično stabilizacijo po varjenju. Medeninasto orodje drži taljeno plast pod natančnim stiskanjem, dokler temperatura ne pade pod prag rekristalizacije polimera, kar zagotavlja enakomerno molekularno vez, ki lahko preživi brutalne tolerance vibracij, ki jih zahtevajo težke aplikacije, kot jehardcore motoristična rally prtljaga inženiring.

Preverjanje zanesljivosti nizkotemperaturnega šiva

Tovarna, ki ne more dokazati svojih meril kakovosti v simulirani zlorabi polja, samo ugiba. Z vizualnim pregledom ni mogoče prepoznati notranjih mikropraznin ali krhkosti zaradi kristalizacije polimera, skrite znotraj težkega 1000D balističnega zvara.

Naše zgradbe v ekstremnih okoljih potrjujemo tako, da izločimo materialne kupone iz proizvodnih serij in jih izpostavimo cikličnemu nizkotemperaturnemu dinamičnemu testiranju upogibanja v specializiranih okoljskih komorah. Po hladnem kondicioniranju so ti vzorci podvrženi uničujočemu T-lupljenju in hidrostatičnemu testiranju porušitve glede na naše notranjeStandardi za testiranje hidrostatičnega tlaka 1,0 bara. Kriteriji za uspešnost so binarni: nič mikro razpok pod 10.000 neprekinjenimi cikli upogibanja pri -30 °C in absolutna ničelna migracija tekočine skozi vmesnik šiva pod največjim tlakom. Ta brezkompromisna validacijska zanka zagotavlja globalnim direktorjem nabave revizijsko strukturno varnost brez napak.

Inženirska pogosta vprašanja za nabavo pod ničlo
