Tovarna nepremočljivih vrečk za motorna kolesa s tehnologijo RF varjenja

Sealock izdeluje nepremočljive torbe za motorna kolesa v tovarnah na Kitajskem in v Vietnamu z lastnim radiofrekvenčnim varjenjem 27,12 MHz. Pri večini vodoodpornih izdelkov ima zvar eno nalogo: preprečiti vstop vode. Na prtljagi motornega kolesa ima dvoje - zatesni telo in pritrdi vsak jermen, D-obroč in pritrdilno ploščo, ki drži naloženo torbo, na vibrirajoči stroj. Zaradi te dvojne vloge, pri stalnih vibracijah, je sposobnost varjenja odločilno tovarniško vprašanje v tej kategoriji.

1. Tovarniški profil

Sealock (YiFuLong Outdoor Gear Co., Ltd.) že več kot 20 let izdeluje varjene nepremočljive torbe za mednarodne blagovne znamke za uporabo na prostem in motocikle, vključno z Benelli, Helly Hansen, OSPREY in CHUMS.

• Objekti:Dongguan, Kitajska | Ho Chi Minh City, Vietnam — kateri koli izvor je na voljo za kateri koli model
• Varjenje:interno RF varjenje pri 27,12 MHz, ki poteka ob industrijskih šivalnih linijah
• Kapaciteta:do 30.000 kosov/mesec na liniji prtljage na rolo; 15.000 kosov/mesec na linijah zadnjih vrečk
• Pogoji:MOQ 300 kosov na model (500 na enostranski sedežni torbi), vzorci 7–15 dni, razsuti tovor 30–45 dni, FOB Guangdong iz Shenzhena
• Certifikati:ISO 9001, BSCI, SMETA, HIGG, GRS, SCAN

2. Zakaj RF varjenje ustreza materialom za prtljago motornih koles

RF varjenje je dielektrični postopek: visokofrekvenčno elektromagnetno polje pri 27,12 MHz vzbuja polarne molekule v materialu, tako da se toplota ustvarja znotraj, namesto da bi jo prevajala od zunaj. Obe plasti v istem trenutku dosežeta talilno temperaturo in se povežeta na molekularni ravni, pri čemer nastane šiv, ki je običajno tako močan kot osnovni material ali močnejši.

Postopek ima prednost materiala, ki se natančno ujema s to kategorijo. RF varjenje najbolje deluje na tkaninah, prevlečenih s PVC in PU, iz katerih je izdelana prtljaga motornih koles – varjena PVC ponjava 500D v večini ponudbe in laminat TPU na vrhunskem nivoju. Oba sta polarna in se varita čisto. Ta poravnava je razlog, zakaj so najmočnejši šivi v svetu ponjav RF varjeni namesto spojeni z vročim zrakom ali ultrazvokom.

3. Weld tukaj opravlja dve nalogi

Na suhi vreči zvari tvorijo zaprto ovojnico in jo uporabnik nosi. Na prtljagi motornega kolesa isti zvari nosijo tudi pot obremenitve. Torba je privezana na sedež z nosilcem ali sedežem, natovorjena do svoje nazivne teže – 8–12 kg na 45L zadnji torbi, 50 kg čez seznanjen komplet sedežne torbe – in nato izpostavljena večurnim vibracijam motorja in ceste, ki delujejo neprekinjeno na vsaki pritrdilni točki.

To je pomembno zaradi dobro uveljavljenega vzorca napak pri izdelkih z varjeno ponjavo: šibka ojačitvena območja so najpogostejši vzrok za okvaro na blagu s ponjavami, ki nosi tovor, zlasti pokrovi tovornjakov in zadrževalni prostori za tovor. Prtljaga motornega kolesa je isti material pod enakimi cikličnimi obremenitvami. Tovarna, ki zvari čudovite šive telesa, a zaplate za pritrditev obravnava kot naknadno, proizvaja vrečke, ki ostanejo suhe, dokler sidro ne popusti.

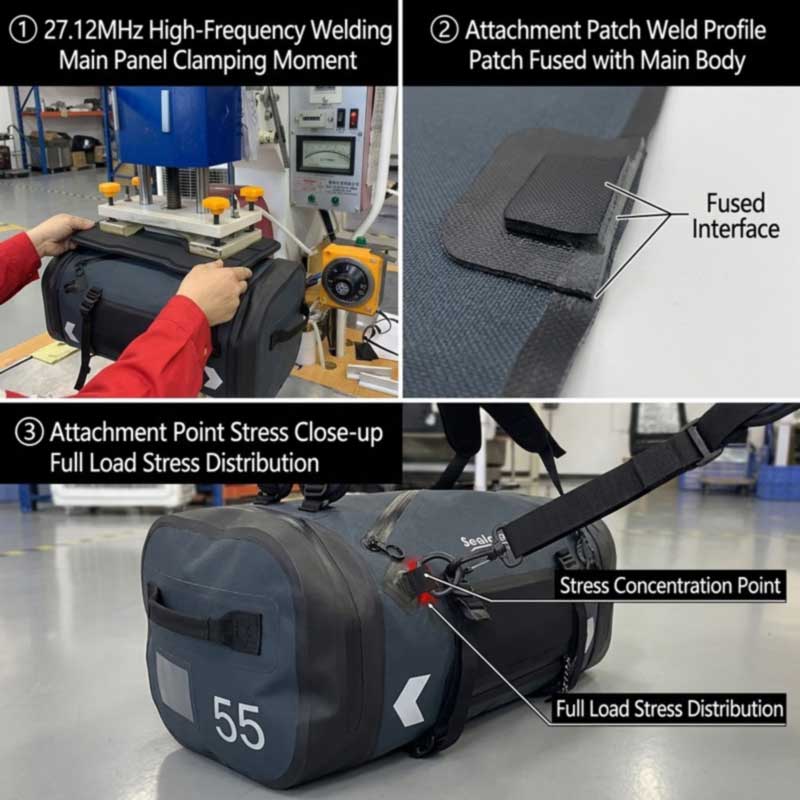

Slika 1: Zvari motoristične torbe opravljajo dvojno funkcijo tesnjenja in nosilnosti – kakovost varjenja zaplate na obešalni točki določa življenjsko dobo celotne torbe.

4. Kako se pritrdi strojna oprema brez prebadanja lupine

Vse, s čimer se pritrdi motoristična torba, se mora pritrditi na zaprto ohišje, ne da bi skozenj vtaknili iglo. Metoda je varjenje ojačitvenih zaplat: zaplata je RF privarjena na zunanjo površino telesa, ki tvori lastno vodoodporno tesnilo na zvarjenem vmesniku, nosilna komponenta pa sedi na tej zaplati in ne na membrani. V celotnem obsegu to zajema pritrdilne plošče s kavljem in zanko, najlonske D-obroče za težke obremenitve, sidra za stiskanje in hitro sprostitev trakov, plošče za povezovanje tablic s številko, zaklepe za vrvice bungee in trakove za trepalnice v slogu MOLLE.

Načrtovanje orodij tukaj opravi resnično delo. Komponente podobne oblike je mogoče zvariti z eno samo matrico, dve ali več komponent pa je mogoče povezati z enim napajanjem matrice, ki je nameščena na obeh straneh — kar je tisto, zaradi česar je postavitev zaplate enaka od prve do zadnje enote, namesto da se spreminja s presojo operaterja.

5. Orodje z zrcalnim parom za uravnotežene sedežne torbe

Seznanjene sedežne vreče uvajajo zahtevo, ki je nima noben drug izdelek v ponudbi: leva in desna karoserija morata biti dimenzijsko enaka, ker neenake prostornine vodijo do neenake obremenitve, motocikel, ki nosi večjo težo na eni strani, postane nemiren v kolesnicah in bočnem vetru. Zaradi tega je težava z orodjem in ne težava pri sestavljanju – zrcalne komponente so privarjene na ujemajoče se matrice, tako da obe strani prideta s linije do istih dimenzij, komplet 80L pa je izdelan kot 40L na stran, pri čemer je vsaka vreča neodvisno snemljiva in uporabna samostojno.

6. Dva niza parametrov v celotnem območju

Ponudba obsega dve družini materialov in ne varita na enak način. Varilni parametri – moč, čas zadrževanja, tlak in čas hlajenja – so kvalificirani ločeno za 500D PVC ponjavo in za laminat TPU ter ponovno kvalificirani, ko se spremeni barva ali serija blaga, saj pigmenti, polnila, vlaga in debelina spremenijo, kako material absorbira RF energijo. Zlasti debelejši materiali potrebujejo močnejše zvare in strožji nadzor.

Premium stopnja doda še tretji primer. SL-E984 55L je izdelan iz ripstop laminata TPU z nepredušno vodoodporno zadrgo, privarjeno v ohišje, z oceno IPX7 pri 1,27 kg – sedež z zadrgo je zahtevnejši zvar kot navaden šiv, ker mora tir ostati dimenzionalno pravilen po vsej dolžini, hkrati pa ostati zatesnjen. Preskusi luščenja se izvedejo na vzorčnih zvarih na začetku vsake serije, da se potrdi popolno zlitje, preden se serija nadaljuje; pravilen zvar pretrga osnovno tkanino, namesto da bi se čisto ločil na vmesniku. Osnovni postopek je določen vproizvodni proces od rezanja do RF varjenja.

7. Line Flow

• Vhodni pregled— ponjava in laminat, preverjeni glede konsistence premaza, debeline in odtenka; strojna oprema in odsevni materiali preverjeni.
• Rezanje— plošče, razrezane na oznako, z zrcalnimi ploščami za seznanjene izdelke, razrezane skupaj.
• Znamčenje in odsev— logotipi in odsevniki, naneseni na ravne plošče, ko so dostopni.
• Strukturno šivanje— nosilni podsestavi, zgrajeni na ravnih ploščah, preden obstaja kakršno koli vodotesno tesnilo.
• RF varjenje— karoserijski šivi, ojačitvene zaplate, pritrdilne plošče in sedeži z zadrgo, varjeni pri 27,12 MHz.
• Hlajenje— varjeni šivi se pred rokovanjem strdijo pod nadzorovanim hlajenjem, saj je zgodnja sprostitev tlaka pogost vzrok za šibke zvare.
• Obrezovanje in končna montaža— odstranjena prevleka, nato nameščene zaponke, trakovi in ​​zapirala.
• Testiranje in pakiranje— testiranje puščanja, nato pakiranje v kartonsko specifikacijo, en kos na PP vrečko z 20 na škatlo na linijah zadnjih vreč.

8. Testiranje temelji na vibracijah

Ker so sidra in ne tkanina tista, ki ne uspejo na prtljagi motornega kolesa, preizkušanje uteži proti njim. Kroženje obremenitev v več kot 1.500 ciklih cilja na pritrdilne trakove, D-obroče in ročaje, poleg natezne trdnosti in trdnosti lepljenja na samih zvarih, solnega razpršila za strojno opremo, ki je izpostavljena obalnemu zraku in slanim zimskim cestam, odpornost proti trenju, barvno obstojnost in barvne razlike. Preverjanje vodoodpornosti poteka kot potopno testiranje za modele IPX7 ter testiranje dežja in curka za IPX6.

Vsaka serija izvaja tristopenjski nadzor: IQC na vhodni ponjavi, strojni opremi in odsevnih materialih; IPQC na zvarih in konstrukciji pritrdilnih točk v postopku, vključno s preskusi luščenja na začetku delovanja; in OQC z vzorčenjem AQL, testiranjem serije in primerjavo podpisanega vzorca zlata. Celoten postopek inšpekcijskega pregleda stranke – razpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zraka – je mogoče spremljati od konca do konca, pri čemer je na voljo pregled tretje osebe prek SGS ali QIMA. Standardi so določeni vstandardi nadzora kakovosti za vodotesno proizvodnjo.

9. Izdelki, izdelani na teh linijah

Modeli, razvrščeni po vrsti in ne po prioriteti:

Slika	Model	Zmogljivost	Material	Varjena konstrukcija	Stran izdelka
	SL-E984	55L	420D / 501D ripstop TPU	Varjeno ohišje + zrakotesen sedež z zadrgo · IPX7 · odsevne plošče in cevi	Pogled
	SL-C807	45L	500D PVC / 420D TPU	HF-varjeni šivi + varjena montažna plošča na kavelj in zanko · IPX6 · ocenjena 8–12 kg	Pogled
	SL-C619	35 / 50L	500D PVC ponjava	HF-varjene + PVC ojačitvene plošče, varjena D-ring sidra · IPX6	Pogled
	80L sedežne torbe	80 L (40 L × 2)	Varjen PVC	Zrcalno parno varjena telesa · 50 kg · dvostranski odboj	Pogled
	60L sedežne torbe	60L	Varjen PVC	Brezšivno varjen, obojestransko snemljiv · 50 kg	Pogled
	SL-C629	40/60/90L	500D PVC ponjava	Privarjena torba za zadnji sedež / prtljažnik · enoletna garancija	Pogled

Celotne kategorije so spodajnepremočljive vrečke, duffels, insuhe vrečke. Oblikovalske zahteve za kategorijo so zajete v vodniku zapustolovske znamke, in kako preveriti trditve tovarne vvodnik za izbiro dobavitelja.

10. Razvoj po meri

Nove geometrije zahtevajo lastne strojno obdelane matrice, ki se kotirajo ločeno in izdelane pred začetkom vzorčenja, orodja pa so zasnovana za ponovljivost na tisoče enot namesto enega dobrega vzorca. Znotraj tega je podprt temeljni razvoj iz skice, vzorca ali ciljne specifikacije — zmogljivost, tip zapirala, montažni sistem, vključno s podpornimi ploščami, razrezanimi na imenovani vzorec stojala, tkanina in denier, odsevna pokritost in nazivna obremenitev. Upoštevajte, da je videz tristranskega modela 55L zaščiten z registriranim patentom za oblikovanje; Partnerji proizvajalcev originalne opreme prejmejo drugačen izvirni razvoj namesto kopij zaščitenih umetniških del.

11. Pogosta vprašanja

V: Zakaj se uporablja RF varjenje namesto vročega zraka ali šivanja?
O: RF ustvarja toploto znotraj materiala, tako da se obe plasti istočasno zlijeta in ustvarita šiv, ki je običajno tako močan kot osnovni material in zanesljivo zrakotesen. Posebej ustreza tkaninam s PVC in PU prevleko, iz katerih je izdelana prtljaga za motorna kolesa. Šivi perforirajo vodotesno plast in temeljijo na traku, ki se dvigne z upogibanjem, vročino in odrgnjenjem.

V: Kako so trakovi in ​​D-obročki pritrjeni, če telesa ni mogoče prešiti?
O: Z varjenimi ojačitvenimi zaplatami. Obliž je RF privarjen na zunanjo površino in tvori lastno vodoodporno tesnilo na vmesniku, nosilna strojna oprema pa je nameščena na obližu in ne na membrani. Montažne plošče s kljuko in zanko, trakovi MOLLE in bungee sidra so pritrjeni na enak način.

V: Kje prtljaga motornega kolesa dejansko odpove?
O: Na območjih ojačitve in pritrditve, ne na sredini plošče. Šibka ojačitev je uveljavljen vzorec odpovedi izdelkov s ponjavami za nošenje tovora, tresljaji na motociklu pa jo pospešijo. Zato sta konstrukcija sidra in kroženje obremenitve tukaj pomembnejša kot pri kateri koli drugi nepremočljivi torbi.

V: Kako ohranjate ravnovesje seznanjenih sedalnih torb?
O: Z orodjem. Komponente zrcala so privarjene na ujemajoče se matrice, tako da obe telesi prideta s linije do enakih dimenzij - komplet 80 L je 40 L na stran. Neenake prostornine vodijo do neenakomerne obremenitve in kolo, ki nosi večjo težo na eni strani, je v kolesnicah in bočnem vetru nemirno.

V: Ali modeli PVC in TPU izvajajo enake nastavitve varjenja?
O: Ne. Parametri se kvalificirajo ločeno za družino materialov in ponovno kvalificirajo, ko se spremeni barva ali serija blaga, ker pigmenti, polnila, vlaga in debelina spremenijo, kako material absorbira RF energijo. Debelejši materiali potrebujejo močnejše zvare in strožji nadzor.

V: Ali lahko naročimo obliko, ki je ni v katalogu?
O: Da. Nova geometrija potrebuje lastno strojno obdelano matrico, ki je navedena ločeno in izdelana pred vzorčenjem, kar je običajen korak pri razvoju od začetka. Ob poizvedbi delite datum lansiranja, da se lahko glede na to načrtuje orodje in vzorčenje.

Zahtevajte pregled tovarne

Za video sprehod po varilni liniji, podatke o preskusu zvara, ponudbe orodij ali vzorec, izdelan po vaših specifikacijah,oddajte povpraševanje. Sealock odgovori na poizvedbe o nabavi v 24 urah, s proizvodnjo iz Dongguana na Kitajskem ali mesta Ho Ši Minh v Vietnamu.
